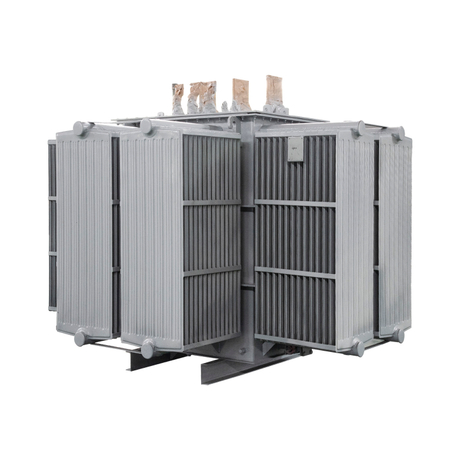

شرح CE 30-1250KVA تنظیم کننده ولتاژ مغناطیسی پردازش گرما
تنظیم کننده ولتاژ مغناطیسی متشکل از ترانسفورماتور و راکتور اشباع ، متشکل از دو بخش ، فرآیند کار آن استفاده از ویژگی های تنظیم واکنش اشباع شده برای تغییر ولتاژ برق در سیم پیچ اولیه ترانسفورماتور (WB1) سیم پیچ واکنش (WG) بر نسبت توزیع است. به منظور تنظیم ولتاژ خروجی دوم
تنظیم ولتاژ ولتاژ مغناطیسی دامنه ولتاژ مشخص شده با هدف مقاومت در برابر بار ، اگر مقاومت بار در استفاده واقعی برابر با مقدار امتیاز نباشد ، تغییر دامنه تنظیم کننده ولتاژ ، به ویژه آشکار در منطقه پایین ولتاژ خواهد بود. بنابراین ، تنظیم کننده ولتاژ مغناطیسی عمومی برای ولتاژ بدون بار مناسب نیست.
تنظیم کننده ولتاژ مغناطیسی حاوی راکتور اشباع شده ، به دلیل اثر محدود کننده فعلی ، بنابراین می تواند یک ویژگی قطره خوبی را بدست آورد ، اما اعوجاج موج ولتاژ بار ، درجه اعوجاج مربوط به اندازه توان خروجی است.
| مدل شماره. | ظرفیت امتیاز (KVA) | ولتاژ ورودی دارای امتیاز (V) | دامنه ولتاژ ورودی (V) | ضرر (W) | جریان بدون بار (٪) | کنترل DC قدرت (W) | جریان کنترل DC (A) | وزن (کیلوگرم) | اندازه کلی (میلی متر) L*W*H | |
| بدون بار | بار | |||||||||
| TDH2-30/0.5 | 30 | 220 380 | 5-35 7-70 | 150 | 1850 | 2.5 | 530 | 10 | 740 | 1080*900*1140 |
| TDH2-40/0.5 | 40 | 170 | 2500 | 2.5 | 650 | 10 | 860 | 1125*870*1290 | ||
| TDH2-50/0.5 | 50 | 190 | 3000 | 2.5 | 720 | 10 | 1010 | 1160*900*1400 | ||
| TDH2-63/0.5 | 63 | 220 | 3600 | 2.5 | 920 | 10 | 1215 | 1235*1000*1585 | ||
| TDH2-80/0.5 | 80 | 270 | 4200 | 2.5 | 1100 | 15 | 1470 | 1240*1030*1535 | ||
| TDH2-100/0.5 | 100 | 320 | 5000 | 2.5 | 1320 | 20 | 1720 | 1260*1030*1575 | ||
| TDH2-125/0.5 | 125 | 370 | 5500 | 2 | 1650 | 20 | 1970 | 1285*1050*1675 | ||
| TDH2-160/0.5 | 160 | 460 | 7500 | 2 | 1800 | 20 | 2385 | 1325*1100*1735 | ||
| TDH2-200/0.5 | 200 | 540 | 10000 | 2 | 2030 | 20 | 3065 | 1525*1205*1860 | ||
| TDH2-250/0.5 | 250 | 640 | 11500 | 2 | 3690 | 20 | 3520 | 1585*1205*2040 | ||
| TDH2-315/0.5 | 315 | 760 | 12500 | 1.8 | 3050 | 40 | 4490 | 1715*1280*2200 | ||
| TDH2-400/10 | 400 | 920 | 13700 | 1.8 | 3200 | 40 | 5330 | 2370*1295*2750 | ||
| TDH2-500/10 | 500 | 10000 (6300) | 20-140 40-280 25-85 40-100 | 1080 | 15200 | 1.6 | 3440 | 40 | 5870 | 2450*1325*2780 |
| TDH2-630/10 | 630 | 1300 | 17700 | 1.6 | 3640 | 40 | 7250 | 2450*1395*2890 | ||
| TDH2-800/10 | 800 | 1540 | 22000 | 1.6 | 4500 | 40 | 8760 | 2750*1650*3180 | ||
| TDH2-1000/10 | 1000 | 1800 | 26000 | 1.6 | 5000 | 40 | 10100 | 2850*1800*3245 | ||
| TDHSP-1250/10 | 1250 | 2150 | 32500 | 1.4 | 5800 | 40 | 11800 | 2900*1800*3350 | ||
| TDHSP-1600/10 | 1600 | 2550 | 42000 | 1.3 | 6120 | 60 | 13500 | 3000*1800*3450 | ||
| TDHSP-2500/10 | 2500 | 3550 | 54000 | 0.8 | 9000 | 60 | 16500 | 2300*1925*3500 | ||
| TDGH-20/0.5 | 20 | 380 220 | 5-35 7-70 20-140 | 100 | 1150 | 3 | 240 | 5 | 350 | 850*450*740 |
| TDGH-30/0.5 | 30 | 115 | 1560 | 3 | 350 | 7 | 440 | 900*480*740 | ||
| TDGH-40/0.5 | 40 | 150 | 1950 | 2.5 | 385 | 7 | 540 | 940*500*840 | ||
| TDGH- 50/0.5 | 50 | 190 | 2300 | 2.5 | 490 | 7 | 760 | 1320*590*1400 | ||
| TDGH-63/0.5 | 63 | 240 | 2750 | 2.5 | 600 | 10 | 880 | 1380*620*1440 | ||
| TDGH-80/0.5 | 80 | 285 | 3300 | 2.2 | 700 | 10 | 1080 | 1440*650*1520 | ||
| TDGH-100/0.5 | 100 | 335 | 3900 | 2.2 | 800 | 20 | 1320 | 1480*660*1540 | ||
| TDGH-125/0.5 | 125 | 400 | 4500 | 2 | 900 | 20 | 1580 | 1550*680*1600 | ||
| TSGH-30/0.5 | 30 | 380 (415) | 5-35 5-40 7-70 8-80 | 200 | 1620 | 2.5 | 350 | 7 | 640 | 1380*580*1200 |
| TSGH-40/0.5 | 40 | 245 | 2000 | 2.5 | 430 | 7 | 790 | 1420*600*1280 | ||
| TSGH-50/0.5 | 50 | 310 | 2500 | 2 | 620 | 10 | 850 | 1450*620*1350 | ||
| TSGH-63/0.5 | 63 | 340 | 2750 | 2 | 800 | 10 | 1020 | 1520*650*1450 | ||
| TSGH-80/0.5 | 80 | 370 | 3100 | 1.6 | 950 | 10 | 1240 | 1550*670*1500 | ||
| TSGH-90/0.5 | 90 | 400 | 3550 | 1.6 | 1020 | 10 | 1300 | 1600*680*1550 | ||
| TSGH-100/0.5 | 100 | 480 | 3850 | 1.5 | 1120 | 10 | 1450 | 1630*700*1650 | ||
| TSGH-125/0.5 | 125 | 550 | 4550 | 1.5 | 1300 | 20 | 1700 | 1690*730*1700 | ||
| TSGH-160/0.5 | 160 | 680 | 5250 | 1.4 | 1500 | 20 | 2000 | 1780*760*1820 | ||
| TSGH-180/0.5 | 180 | 720 | 5800 | 1.4 | 1650 | 20 | 2200 | 1800*780*1840 | ||
| TSGH-200/0.5 | 200 | 750 | 6300 | 1.2 | 1750 | 20 | 2320 | 1850*800*1850 | ||
| TSGH-2550/0.5 | 250 | 840 | 7500 | 1 | 2100 | 20 | 2750 | 1900*880*1950 | ||
| TSH-30/0.5 | 30 | 380 (415 6300 10000 | 5-17.5 5-20 5-30 5-35 5-40 6-60 7-70 | 175 | 2250 | 2.5 | 600 | 5 | 830 | 940*1050*1250 |
| TSH-40/0.5 | 40 | 220 | 2850 | 2.5 | 810 | 5 | 980 | 980*1080*1300 | ||
| TSH-50/0.5 | 50 | 260 | 3250 | 2.5 | 900 | 10 | 1280 | 1000*1100*1420 | ||
| TSH-63/0.5 | 63 | 300 | 3900 | 2.2 | 1100 | 15 | 1480 | 1080*1100*1500 | ||
| TSH-80/0.5 | 80 | 350 | 4800 | 2.2 | 1260 | 15 | 1680 | 1100*1160*1580 | ||
| TSH-100/0.5 | 100 | 420 | 5750 | 2 | 1500 | 15 | 1850 | 1150*1180*1700 | ||
| TSH-125/0.5 | 125 | 455 | 6900 | 2 | 1800 | 20 | 2100 | 1180*1200*1750 | ||
| TSH-150/0.5 | 150 | 480 | 7800 | 1.8 | 2100 | 20 | 2300 | 1200*1200*1820 | ||
| TSH-160/0.5 | 160 | 500 | 8500 | 1.8 | 2200 | 20 | 2400 | 1200*1280*1840 | ||
| TSH-200/0.5 | 200 | 550 | 9600 | 1.8 | 2500 | 20 | 2800 | 1250*1300*1880 | ||
| TSH-250/0.5 | 250 | 650 | 11200 | 1.6 | 2700 | 20 | 3500 | 1520*1250*2100 | ||
| TSH-315/0.5 | 315 | 780 | 12800 | 1.5 | 2900 | 20 | 4000 | 1700*1310*2180 | ||
| TSH-400/0.5 | 400 | 940 | 15800 | 1.4 | 3200 | 20 | 4750 | 1780*1350*2200 | ||
| TSH-500/0.5 | 500 | 1060 | 17800 | 1.4 | 5760 | 40 | 5400 | 1820*1320*2240 | ||
| TSH-630/10 | 630 | 1200 | 22800 | 1 | 6000 | 40 | 7200 | 2370*1600*3200 | ||
| TSH-1250/10 | 1250 | 2600 | 39800 | 0.9 | 10200 | 60 | 12800 | 2770*2000*3240 | ||
