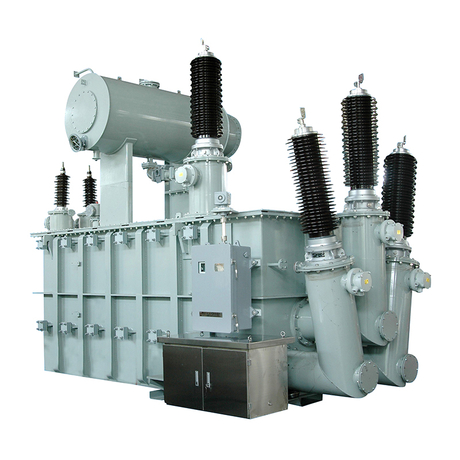

ترانسفورماتور برق به عنوان وسیله ای برای انتقال نیرو و تبدیل سطح ولتاژ برای تأمین برق به تجهیزات الکتریکی سطح پایین استفاده می شود.
کاربرد: | قدرت ، الکترونیکی |
فاز: | سه |
هسته: | ترانسفورماتور از نوع هسته |
روش خنک کننده: | ترانسفورماتور نوع نفتی |
نوع سیم پیچ: | ترانسفورماتور دو سیم |
گواهینامه: | ISO9001-2000 ، CE |
اطلاعات پایه.
مدل شماره. | SZ11-20000/35 | استفاده | ترانس برق |
خصوصیات بسامد | میزان قدرت | شکل | اود |
نام تجاری | وابسته به بووی | رنگ | خاکستری یا به عنوان رواجدار |
بسته حمل و نقل | بسته چوبی یا در صورت نیاز | مشخصات | ce. IEC GB/T |
علامت تجاری | وابسته به بووی | اصل و نسب | Zhangjiagang ، Jiangsu |
کد HS | 8504220000 | ظرفیت تولید | 500 قطعه در سال |
ترانسفورماتور برق به عنوان وسیله ای برای انتقال نیرو و تبدیل سطح ولتاژ برای تأمین برق به تجهیزات الکتریکی سطح پایین استفاده می شود. پارامترهای عملکرد آن مطابق با استانداردهای ملی تدوین شده است. دسته های اصلی به سری تنظیم ولتاژ غیر تحریک ، سری تنظیم ولتاژ بارگذاری و ترانسفورماتورهای برق با روغن تقسیم می شوند. به طور عمده در شرکت های پست ، شرکت های صنعتی و معدن و سیستم های انتقال و تحول قدرت استفاده می شود.
امکانات:
1. از دست دادن کم ، سر و صدای کم
2. قابلیت اطمینان عملکرد
3. راندمان بالا ، فناوری بالا
4- صرفه جویی در مصرف انرژی و حفاظت از محیط زیست
5. توانایی بالا در برابر اضافه بار مقاومت کنید
اقدامات حفاظت خارجی:
1. غرق گاز سنگین
2. هشدار دهنده گاز سبک
3. محافظت از دریچه و روغن رها کردن فشار بیش از دما هشدار دهنده
4- ترانسفورماتور از ساختار هسته آویز رایگان استفاده می کند
پارامترهای فنی
| شماره شماره | ظرفیت امتیاز (KVA) | ترکیب ولتاژ | نماد گروه اتصال | ضرر (kW) | جریان بدون بار (٪) | امپدانس مدار کوتاه (٪) | وزن (کیلوگرم) | ابعاد (میلی متر) L*W*H/ارتفاع بلند کردن | سنج سنج (میلی متر) (میلی متر) | ||||
| HV (KV) | LV (KV) | بدون بار | بار | بدنه | روغن | جمع | |||||||
| SI3-1600/35 | 1600 | 35 ± 2*2.5 ٪ یا 3 ±*2.5 ٪ | 6.3 6.6 10 10.5 | yn ، d11 یا d ، yn11 | 1.85 | 16.67 | 0.8 | 6.5 | 2500 | 1380 | 5500 | 2580*1700*2530 | 820*1070 |
| S13-2000/36 | 2000 | 2.3 | 19.24 | 0.78 | 6.5 | 3130 | 1630 | 6350 | 2660*1890*2660 | 820*1070 | |||
| SI3-2500/35 | 2500 | 2.72 | 20.65 | 0.75 | 6.5 | 3800 | 1920 | 7950 | 2750*2000*2800 | 820*1070 | |||
| S13-3150/35 | 3150 | 3.35 | 25.2 | 0.75 | 7 | 4360 | 2200 | 9300 | 2880*2050*2950 | 1070*1070 | |||
| SI3-4000/35 | 4000 | 4 | 29.5 | 0.75 | 7 | 5190 | 2380 | 10900 | 3000*2260*3000 | 1070*1070 | |||
| SI3-5000/35 | 5000 | 4.8 | 32.8 | 0.7 | 7 | 6290 | 2650 | 12300 | 3120*2300*3150 | 1070*1070 | |||
| SI3-6300/35 | 6300 | 5.7 | 35.9 | 0.6 | 7.5 | 7200 | 3150 | 14200 | 3180*2330*3200 | 1070*1070 | |||
| SI3-8000/35 | 8000 | yn ، d11 یا d ، yn11 | 7.8 | 43.2 | 0.55 | 7.5 | 8950 | 3730 | 16900 | 3320*2850*3400 | 1505*1505 | ||
| SI3-10000/35 | 10000 | 8.65 | 48.3 | 0.55 | 7.5 | 11000 | 4120 | 20200 | 3530*2980*3450 | 1505*1505 | |||
| SI3-12500/35 | 12500 | 10.7 | 55.5 | 0.45 | 8 | 12850 | 4300 | 22500 | 3730*3060*3500 | 1505*1505 | |||
| SI3-16000/35 | 16000 | 13.2 | 67.3 | 0.45 | 8 | 16300 | 5200 | 29300 | 4000*3320*3700 | 1505*1505 | |||
| SI3-20000/35 | 20000 | 15.3 | 77.9 | 0.4 | 8 | 19500 | 6020 | 35800 | 4100*3400*3830 | 1505*1505 | |||
| SI3-25000/35 | 25000 | 17 | 94.3 | 0.36 | 8 | 21800 | 6820 | 39300 | 4250*3530*4050 | 1505*1505 | |||
| SI3-31500/35 | 31500 | 22.22 | 119.3 | 0.3 | 8 | 25350 | 9200 | 44950 | 4400*3600*4300 | 1800*1505 | |||
| SZ13-2000/35 | 2000 | 35 ± 2*2.5 ٪ یا 3 ±*2.5 ٪ | 6.6 10 10.5 | Y ، D11 یا DY11 | 2.88 | 20.3 | 0.8 | 6.5 | 2780 | 1650 | 6140 | 2150*1900*2300 | 820*1070 |
| SZ13-2500/35 | 2500 | 3.4 | 22 | 0.8 | 6.5 | 3570 | 1850 | 6780 | 2780*2000*2530 | 820*1070 | |||
| SZ13-3150/35 | 3150 | 4.04 | 26.8 | 0.8 | 7 | 3700 | 1910 | 7500 | 2960*2050*2940 | 1070*1070 | |||
| SZ13-4000/35 | 4000 | 4.84 | 31.2 | 0.75 | 7 | 4350 | 2170 | 8550 | 3180*2380*3100 | 1070*1070 | |||
| SZ13-5000/35 | 5000 | 5.8 | 36 | 0.72 | 7 | 5230 | 2240 | 9800 | 2980*3110*2740 | 1070*1070 | |||
| SZ13-6300/35 | 6300 | 7.04 | 38.7 | 0.68 | 7.5 | 6300 | 2700 | 11800 | 3320*3330*2950 | 1070*1070 | |||
| SZ13-8000/35 | 8000 | yn ، d11 یا d ، yn11 | 9.85 | 45.3 | 0.6 | 7.5 | 7780 | 3130 | 14500 | 3470*3130*3230 | 1505*1505 | ||
| SZ13-10000/35 | 10000 | 11.6 | 51.5 | 0.6 | 7.5 | 9500 | 3850 | 16900 | 3350*2880*3400 | 1505*1505 | |||
| SZ13-12500/35 | 12500 | 13.7 | 59.8 | 0.56 | 8 | 10630 | 4640 | 19800 | 3680*3160*3500 | 1505*1505 | |||
| SZ13-16000/35 | 16000 | 16.5 | 74.3 | 0.54 | 8 | 13300 | 5360 | 23300 | 3800*3220*3650 | 1505*1505 | |||
| SZ11-20000/35 | 20000 | 19.5 | 87.2 | 0.54 | 8 | 17500 | 7200 | 31200 | 4000*3350*3830 | 1800*1505 | |||
| SFZ11-15000/63 | 15000 | YN ، D11 | 16.2 | 77 | 0.65 | 13.5 | 14500 | 11700 | 33800 | 6000*4670*3050 | 2040*1475 | ||
