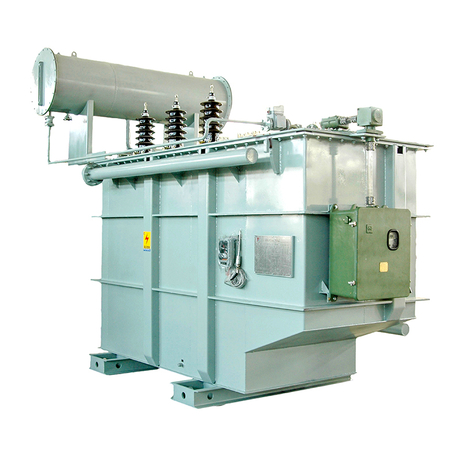

ترانسفورماتور کوره برقی به قدرت اشاره دارد
کاربرد: | قدرت |
فاز: | سه |
هسته: | ترانسفورماتور از نوع هسته |
روش خنک کننده: | ترانسفورماتور نوع نفتی |
نوع سیم پیچ: | ترانسفورماتور دو سیم |
گواهینامه: | ISO9001 ، CE |
اطلاعات پایه.
مدل شماره. | HKSSP-6300/35 | استفاده | ترانس برق |
خصوصیات بسامد | میزان قدرت | شکل | حلقه |
نام تجاری | وابسته به بووی | مواد سیم پیچ | فلز مس |
راه خنک کننده | OFWF | رنگ | خاکستری یا در صورت نیاز |
بسته حمل و نقل | بسته چوبی یا در صورت نیاز | مشخصات | IEC ، GB/T |
علامت تجاری | وابسته به بووی | اصل و نسب | Zhangjiagang ، Jiangsu |
کد HS | 8504220000 | ظرفیت تولید | 500 قطعه در سال |
سری ترانسفورماتور کوره
ترانسفورماتور کوره ترانسفورماتور برق برای استفاده از ذوب کوره های صنعتی است ، این ترانسفورماتور ویژه است که بر اساس ویژگی های مختلف کار کوره برقی طراحی شده است ، که عمدتاً از جمله ترانسفورماتور کوره قوس برقی ، ترانسفورماتور پالایشگاه ، ترانسفورماتور کوره دوباره در حال ریزش الکتروسلاگ است. و ترانسفورماتور ذوب کوره قوس غوطه ور. کوره قوس غوطه وری شامل: کوره کاربید کلسیم ، کوره فرولو ، کوره فسفر زرد ، کوره آلیاژ منگنز سیلیکون. علاوه بر این ، ترانسفورماتورهای مختلف کوره مبادله ای مانند ترانسفورماتور کوره فرکانس برق و غیره نیز وجود دارد.
ویژگی های اصلی ترانسفورماتورهای کوره ما: مطابق با استانداردهای صنعت ملی و فرآیند مختلف کوره برقی ، از دست دادن کم ، بویایی با راندمان بالا ، عملکرد قابل اعتماد و غیره طراحی شده است. ساختار آن: هیچ راکتور و راکتور ، همچنین امپدانس بزرگی و امپدانس کوچک برای برآورده کردن تقاضا ندارد.
مدل محصول از کد زیر تشکیل شده است
کاتالوگ | فاز | حالت تنظیم ولتاژ |
کوره قوس H |
| بدون بارگذاری برقی (حذف شده) ، بارگیری z |
حالت گردش خون | راه خنک کننده: | |
محیط داخلی ، روغن ترانسفورماتور (حذف شده) ، G ؛ محیط خارجی ، هوا (حذف شده) ، آب S | خنک کننده خود (حذف شده) ، خنک کننده باد (F) ، روغن قوی P |
پارامترهای فنی
| مشخصات نه | ظرفیت امتیاز kva | فشار | وزن محصول (کیلوگرم) | اندازه کلی (میلی متر) | سنج سنج (میلی متر) | ||||
| اولین kV | دومین V | نماد گروه اتصال | بدنه | روغن | جمع | L*W*H/ارتفاع بالابر | در سراسر/عمودی | ||
| HJSSP-2400/10 | 2400 | 10 | 180،170،160 | d-y | 4200 | 2200 | 8500 | 2600*1800*3000/5000 | 1070/1070 |
| 104،98،92.5 | DO-11 | ||||||||
| HJSSP-2800/10 | 2800 | 10 | 190،175،160 | d-y | 4800 | 2500 | 10000 | 2700*1900*3300/5500 | 1070/1070 |
| 110،101،92.5 | DO-11 | ||||||||
| HJSSP-3200/35 | 3200 | 35 | 210،195،170 | d-y | 6500 | 3800 | 12900 | 3000*1950*3500/5500 | 1505/1505 |
| 121،125،98 | DO-11 | ||||||||
| HJSSP-4000/10 | 4000 | 10 | 210،195 | D/D0 | 6500 | 4250 | 13000 | 3000*2000*3500/5500 | 1505/1505 |
| 180155 | |||||||||
| HJSSP-5000/10 | 5000 | 10 | 210،195،180 | d-y | 7100 | 4300 | 13900 | 3000*2000*3650/5500 | 1505/1505 |
| 165،121 | DO-11 | ||||||||
| HJSSP-6300/35 | 6300 | 35 | 215،200،185 | D/D0 | 9300 | 6800 | 18700 | 3900*2200*4200/6500 | 1505/1505 |
| 170155 | |||||||||
| HJSSP-7000/10 | 7000 | 10 | 216،202،188 | D/D0 | 10200 | 7200 | 19800 | 4000*2400*3600/5500 | 1505/1505 |
| 165،121 | |||||||||
| HJSSP-7000/35 | 7000 | 35 | 225،212،200 | Y/D11 | 10800 | 8200 | 21800 | 4100*2500*3700/6000 | 1505/1505 |
| 171.5،150 | |||||||||
| HJSSP-10000/10 | 10000 | 10 | 240،210،180 | d-y | 13500 | 9600 | 27600 | 3600*2900*4000/6500 | 1505/1505 |
| 160،139،121 | DO-11 | ||||||||
| HJSSPZ-12000/35 | 12000 | 35 | 150-260 | Y/D11 | 16000 | 10000 | 32600 | 4000*2750*4550/7500 | 1505/1505 |
| 13 | |||||||||
| HJSSPZ-14000/35 | 14000 | 35 | 160-270 | Y/D11 | 17000 | 11500 | 34800 | 4100*2850*4700/8000 | 1505/1505 |
| 13 | |||||||||
| HJSSPZ-15000/35 | 15000 | 35 | 140-280 | Y/D11 | 17800 | 12300 | 36000 | 4200*2900*4750/8500 | 1505/1505 |
| 15 | |||||||||
| HJSSPZ-18000/35 | 18000 | 35 | 220-345 | Y/D11 | 21000 | 13000 | 40800 | 4700*3600*4700/8000 | 2000/2000 |
| 13 | |||||||||
| HJSSPZ-20000/35 | 20000 | 35 | 230-380 | Y/D11 | 22500 | 14300 | 44000 | 4800*4000*5000/9000 | 2000/2000 |
| HZDSSPZ-2200/10 | 2200 | 10 | 50-100 | 110 | 4100 | 4700 | 12800 | 3100*2400*3300/6500 | 1505/1505 |
| 27 مرحله | |||||||||
| HZDSSPZ-3150/10 | 3150 | 10 | 68-118 | 110 | 5600 | 4500 | 14200 | 3400*2400*3800/7000 | 1505/1505 |
| 27 مرحله | |||||||||
| HKSSP-2000/10 | 2000 | 10 | 86-71 | D/انجام دهید | 4300 | 2300 | 8600 | 2800*1800*3300/4500 | 1070/1260 |
| HKSSP-2500/10 | 2500 | 10 | 100-84 | D/انجام دهید | 4800 | 2600 | 9300 | 2800*1900*3400/4500 | 1070/1260 |
| HKSSP-3150/10 | 3150 | 10 | 96-76 | D/انجام دهید | 5400 | 3200 | 10800 | 3000*2000*3400/4500 | 1505/1505 |
| HKSSP-4000/10 | 4000 | 10 | 100-78 | D/انجام دهید | 6000 | 4500 | 13700 | 3100*2200*3600*5500 | 1505/1505 |
| HKSSP-5000/10 | 5000 | 10 | 118-94 | D/انجام دهید | 7100 | 5000 | 15800 | 3200*2250*3650/5500 | 1505/1505 |
| HKSSP-6300/10 | 6300 | 10 | 126-100 | D/انجام دهید | 8200 | 6300 | 18000 | 3400*2300*3750/6000 | 1505/1505 |
| HKSSP-8000/10 | 8000 | 10 | 128-112 | D/انجام دهید | 10200 | 7700 | 21800 | 4000*2500*4200/7000 | 1505/1505 |
| HKSSP-3150/35 | 3150 | 35 | 108-84 | Y/D11 | 5800 | 4000 | 12500 | 3200*2000*3300/5500 | 1505/1505 |
| HKSSP-5000/35 | 5000 | 35 | 120-90 | Y/D11 | 7600 | 5800 | 17200 | 3200*2500*3600/6000 | 1505/1505 |
| HKSSP-6300/35 | 6300 | 35 | 126-100 | Y/D11 | 9100 | 7200 | 19800 | 3450*2400*4250/6000 | 1505/1505 |
| HKSSP-10000/35 | 10000 | 35 | 140-112 | D/انجام دهید | 15800 | 9680 | 31800 | 4800*3000*5000/7500 | 2000/2000 |
| HKSSP-12500/35 | 12500 | 35 | 162-126 | D/انجام دهید | 17600 | 11200 | 33800 | 5000*3100*5000/7500 | 2000/2000 |
| 13 مرحله | |||||||||
| HKSSPZ-10000/35 | 10000 | 35 | 112-148 | Y/D11 | 16500 | 10000 | 32500 | 5000*3150*5000/7500 | 2000/2000 |
| 13 مرحله | |||||||||
| HKSSPZ-12500/35 | 12500 | 35 | 118-162 | Y/D11 | 17800 | 11500 | 34600 | 5250*3000*5000/8000 | 2000/2000 |
| 9 مرحله | |||||||||
| HKSSPZ-12500/35 | 12500 | 35 | 126-182 | Y/D11 | 21600 | 13700 | 41800 | 5500*3200*4900/8000 | 2000/2000 |
| 19 مرحله | |||||||||
| HGS-1000/10 | 1000 | 10 | 1050-520 | d-y | 2780 | 1750 | 5530 | 2500*1900*2700/5000 | 820/820 |
| HGS-1600/10 | 1600 | 10 | 1050-520 | d-y | 3800 | 2000 | 6600 | 2800*2000*2700/5000 | 1070/1070 |
| 660-300 | DO-11 | ||||||||
| HGS-2500/10 | 2500 | 10 | 1050-520 | d-y | 4750 | 2100 | 8000 | 3000*2200*2800/5000 | 1070/1070 |
| 660-300 | DO-11 | ||||||||
| HGS-3150/10 | 3150 | 10 | 1050-520 | d-y | 6340 | 2500 | 10500 | 3000*2300*2900/5500 | 1070/1070 |
| 660-300 | DO-11 | ||||||||
| HGS-4200/10 | 4200 | 10 | 1050-520 | d-y | 7900 | 3000 | 12800 | 3600*2500*3000/6000 | 1505/1505 |
| 660-330 | DO-11 | ||||||||
